Elmasonicxtra ST

Kavitationsfeste Edelstahlwanne

für den intensiven Dauereinsatz

Zwei Frequenzbereiche

25 kHz für grobe und 45 kHz für feine Verschmutzungen

Leistungstark

für höchste Reinigungsansprüche

Umfangreiches Peripherie-Zubehör

Vom Reinigungsbad zum Reinungsprozess

Elmasonic xtra ST ist das Kraftpaket für industrielle Ultraschallreinigung – robust, leistungsstark und für höchste Belastung ausgelegt. Mit zwei umschaltbaren Frequenzen, drei Reinigungsmodi und oszillierbarem Zubehör entfernt sie selbst härteste Verschmutzungen zuverlässig. Ideal für Werkstätten und Produktionsumgebungen, in denen Effizienz, Langlebigkeit und maximale Reinigungswirkung zählen

Die Betriebsmodi

Dynamic Modus

Erreichen einer optimalen Mischung aus kraftvolle Reinigungseffektivität und homogen verteilte mechanische Reinigungswirkung.

Sweep Modus

Gleichmäßige Reinigung durch gleichmäßige Schallfeldverteilung im Ultraschallbad.

Pulse Modus

Entfernung selbst hartnäckiger Verschmutzungen durch pulsierende Schallfeldverteilung.

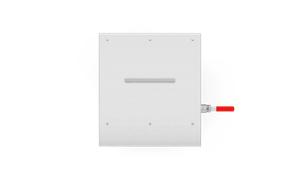

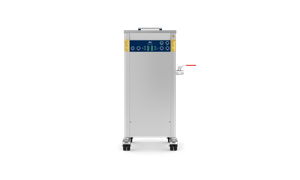

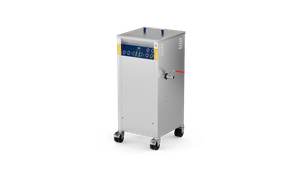

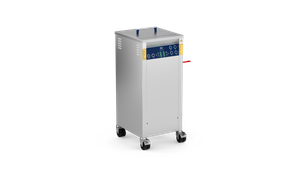

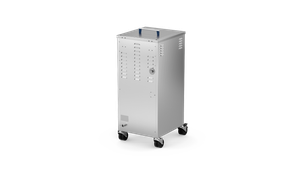

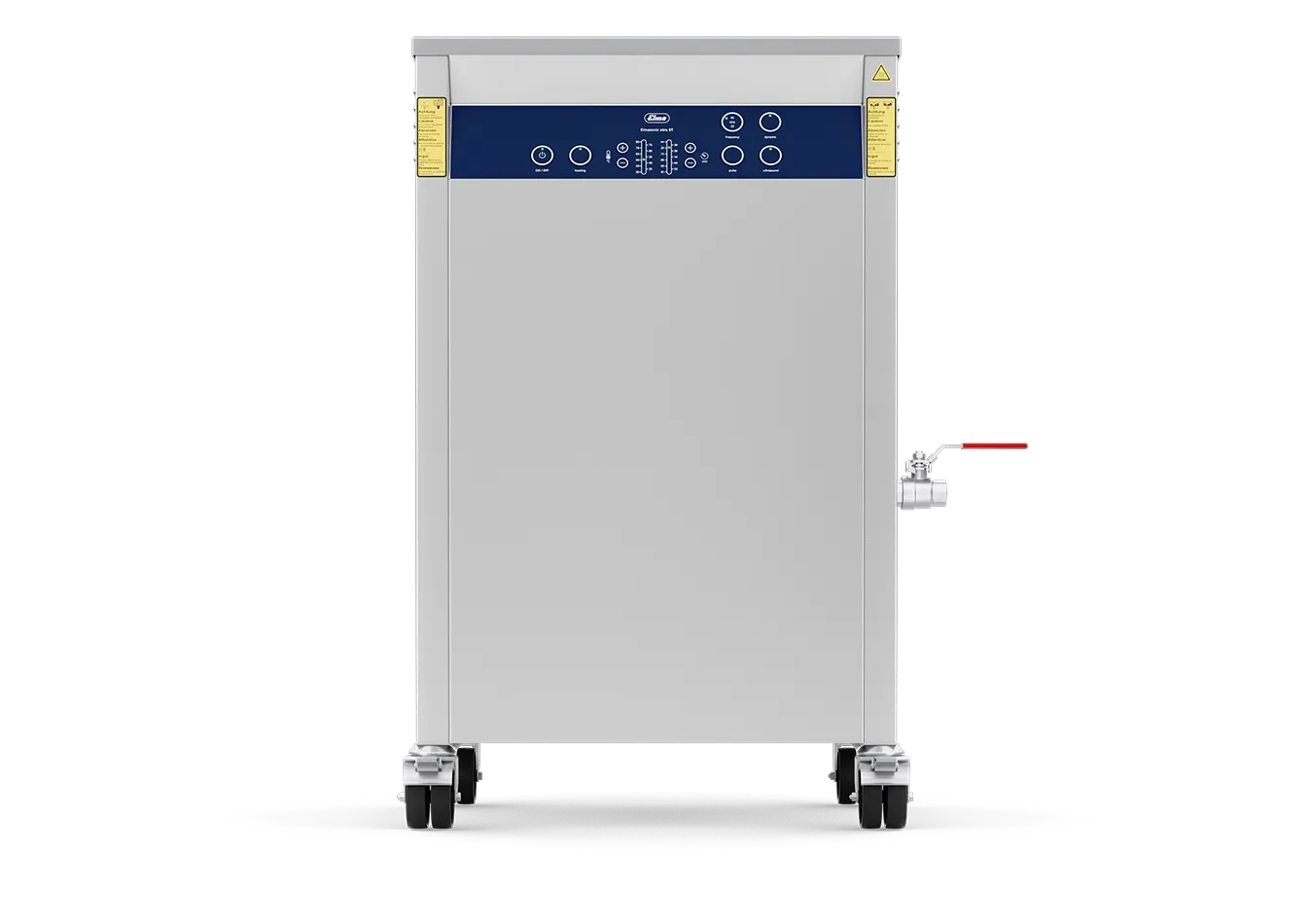

Elmasonic xtra ST

300H

Seitenschall

Gerätegröße

Informationen
Informationen	22 l	1920 W	1400 W
Außenmaße
Außenmaße	595 mm	555 mm	935 mm
Innenmaße
Innenmaße	290 mm	265 mm	280 mm

Lieferzeit: 5-10 Werktage

3.650 €

exkl. MwSt. zzgl. Versand

Beschreibung

Das Elmasonic xtra ST ist für den professionellen Dauereinsatz konzipiert und bietet mit zwei Ultraschallfrequenzen von 25 kHz und 45 kHz sowie drei Reinigungsmodi eine hohe Anpassungsfähigkeit an unterschiedliche Materialien und Verschmutzungsgrade. Die robuste, geschweißte Edelstahlwanne sorgt für eine lange Lebensdauer, während die einfache und intuitive Bedienung einen hohen Anwenderkomfort gewährleistet. Durch optionales Zubehör lässt sich das Gerät flexibel erweitern und ermöglicht so eine maximale Reinigungsleistung für verschiedenste Anwendungen.

Lieferumfang

Gerätegestellt (nur Xtra ST 1900S)
2x Korbauflage aus Kunststoff (nur Xtra ST 1900S)
Bedienungsanleitung
Stecker: EU Typ F Schuko (220 - 240 ~V) oder EU CEKON ( 3x400V)

Hinweis: Reinigungskörbe und weiteres Zubehör sind als optionale Extras erhältlich. Zu reinigende Gegenstände dürfen nicht direkt auf den Beckenboden gelegt werden, da dies Schäden verursachen kann.

Downloads

Elmasonic xtra ST Peripherie Broschüre DE
(PDF, 3.78 MB)
Elmasonic xtra ST Gebrauchsanweisung DE
(PDF, 1.65 MB)
Elmasonic xtra ST Move Gebrauchsanweisung DE
(PDF, 6.18 MB)
Elmasonic xtra ST Filter Gebrauchsanweisung DE
(PDF, 6.42 MB)
Elmasonic xtra ST Table Gebrauchsanweisung DE
(PDF, 959.03 KB)
Elmasonic xtra ST Rinse Gebrauchsanweisung DE
(PDF, 1.05 MB)
Elmasonic xtra ST Manual DE
(PDF, 2.33 MB)
Elmasonic xtra ST Filter Manual FR
(PDF, 6.43 MB)
Elmasonic xtra ST Move Manual FR
(PDF, 6.18 MB)
Elmasonic xtra ST Rinse Manual FR
(PDF, 1.05 MB)
Elmasonic xtra ST Table Manual FR
(PDF, 918.22 KB)

Modellvariante	300H	500H	600H	800H	1400H	1600H	1900S	2500H
Modellvariante	Artikelnummer EU 220 - 240 ~V	Artikelnummer CH 220 - 240 ~V	Artikelnummer UK 220 - 240 ~V	Artikelnummer EU CEKON 3x400V	Artikelnummer EU CEKON 230V	Preis €	Mechanik	Arbeitsvolumen l	Empfohlenes Arbeitsvolumen l	Außenmaße incl. Anbauteilemm	Innenmaße Wanne mm	Gewicht kg	Ablaufanschluss	Elektronik und Lärmpegel	Netzspannung ± 10 % V	Netzfrequenz Hz	Ultraschallfrequenz -2,5 / +5,5 kHz	Gesamtleistungsaufnahme W	Ultraschallleistung eff. ± 10% W	Ultraschallspitzenleistung W	Heizleistung W	Temperatur °C	Schutzart	Schalldruckpegel (LpAU)* db(A)
Artikelnummer EU 220 - 240 ~V	1076429-001	1076433-001	1076435-001	–	–	–	1076443-001	–
Artikelnummer CH 220 - 240 ~V	1076429-002	1076433-002	1076435-002	–	–	–	–	–
Artikelnummer UK 220 - 240 ~V	1094597-003	1094599-003	1094601-003	–	–	–	–	–
Artikelnummer EU CEKON 3x400V	–	–	1076431-001	1076437-001	1076440-002	1076442-002	–	1076439-002
Artikelnummer EU CEKON 230V	–	–	1076436-001	–	–	–	–	–
Preis €	3.650 €	4.120 €	4.610 €	5.550 €	6.800 €	8.610 €	6.920 €	11.760 €
Mechanik
Arbeitsvolumen l	28,8	48,7	56,3	81	120,3	156,3	186,7	245,1
Empfohlenes Arbeitsvolumen l	22	42	45	70	97	133	134	215
Außenmaße incl. Anbauteile mm	595 × 555 × 935	595 × 555 × 935	765 × 595 × 935	765 × 595 × 935	875 × 865 × 935	875 × 865 × 935	655 × 965 × 960	1020 × 915 × 935
Innenmaße Wanne mm	290 × 265 × 280	290 × 265 × 480	460 × 295 × 330	460 × 295 × 480	550 × 565 × 315	550 × 565 × 415	410 × 610 × 680	700 × 610 × 485
Gewicht kg	40	45	55	61	87	93	75	107
Ablaufanschluss	G 3/4	G 3/4	G 3/4	G 3/4	G 1	G 1	G 3/4	G 1
Elektronik und Lärmpegel
Netzspannung ± 10 % V	EU 220 - 240 ~V CH 220 - 240 ~V UK 220 - 240 ~V	EU 220 - 240 ~V CH 220 - 240 ~V UK 220 - 240 ~V	EU 220 - 240 ~V CH 220 - 240 ~V UK 220 - 240 ~V EU CEKON 3x400V EU CEKON 230V	EU CEKON 3x400V	EU CEKON 3x400V	EU CEKON 3x400V	EU 220 - 240 ~V	EU CEKON 3x400V
Netzfrequenz Hz	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Ultraschallfrequenz -2,5 / +5,5 kHz	37	37	37	37	37	37	37	37
Gesamtleistungsaufnahme W	2000	2000	3800	5200	6800	9500	3350	9500
Ultraschallleistung eff. ± 10% W	480	600	900	1.000	1.440	1.600	1.000	2.000
Ultraschallspitzenleistung W	1.920	2.160	3.200	3.600	5.760	6.400	4.000	7.200
Heizleistung W	1.400	1.400	2.800	4.200	5.000	7.500	2.300	7.500
Temperatur °C	30 – 80	30 – 80	30 – 80	30 – 80	30 – 80	30 – 80	30 – 80	30 – 80
Schutzart	IP 23	IP 23	IP 23	IP 23	IP 23	IP 23	IP 23	IP 23
Schalldruckpegel (LpAU)* db(A)	–	–	–	–	–	–	–	–
300H	1076429-001	1076429-002	1094597-003	–	–	3.650 €		28,8	22	595 × 555 × 935	290 × 265 × 280	40	G 3/4		EU 220 - 240 ~V CH 220 - 240 ~V UK 220 - 240 ~V	50 / 60	37	2000	480	1.920	1.400	30 – 80	IP 23	–
500H	1076433-001	1076433-002	1094599-003	–	–	4.120 €		48,7	42	595 × 555 × 935	290 × 265 × 480	45	G 3/4		EU 220 - 240 ~V CH 220 - 240 ~V UK 220 - 240 ~V	50 / 60	37	2000	600	2.160	1.400	30 – 80	IP 23	–
600H	1076435-001	1076435-002	1094601-003	1076431-001	1076436-001	4.610 €		56,3	45	765 × 595 × 935	460 × 295 × 330	55	G 3/4		EU 220 - 240 ~V CH 220 - 240 ~V UK 220 - 240 ~V EU CEKON 3x400V EU CEKON 230V	50 / 60	37	3800	900	3.200	2.800	30 – 80	IP 23	–
800H	–	–	–	1076437-001	–	5.550 €		81	70	765 × 595 × 935	460 × 295 × 480	61	G 3/4		EU CEKON 3x400V	50 / 60	37	5200	1.000	3.600	4.200	30 – 80	IP 23	–
1400H	–	–	–	1076440-002	–	6.800 €		120,3	97	875 × 865 × 935	550 × 565 × 315	87	G 1		EU CEKON 3x400V	50 / 60	37	6800	1.440	5.760	5.000	30 – 80	IP 23	–
1600H	–	–	–	1076442-002	–	8.610 €		156,3	133	875 × 865 × 935	550 × 565 × 415	93	G 1		EU CEKON 3x400V	50 / 60	37	9500	1.600	6.400	7.500	30 – 80	IP 23	–
1900S	1076443-001	–	–	–	–	6.920 €		186,7	134	655 × 965 × 960	410 × 610 × 680	75	G 3/4		EU 220 - 240 ~V	50 / 60	37	3350	1.000	4.000	2.300	30 – 80	IP 23	–
2500H	–	–	–	1076439-002	–	11.760 €		245,1	215	1020 × 915 × 935	700 × 610 × 485	107	G 1		EU CEKON 3x400V	50 / 60	37	9500	2.000	7.200	7.500	30 – 80	IP 23	–

ST-Peripherie - Das Extra für noch mehr Leistungsfähigkeit.

Elma Move

Optimale Reinigungsergebnisse durch Oszillation.

Mit Elma Move bewegt sich der Reinigungskorb mit neun Hüben pro Minute in vertikaler Richtung durch das Ultraschallbad. In Ultraschallbädern bilden sich physikalisch bedingt abwechselnd Bereiche ungleich mäßiger Ultraschalleinwirkung. Wird das Reinigungs gut mit Elma Move zyklisch durch diese örtlichen Zonen bewegt, erreicht man eine maximal homogene Reinigungswirkung.

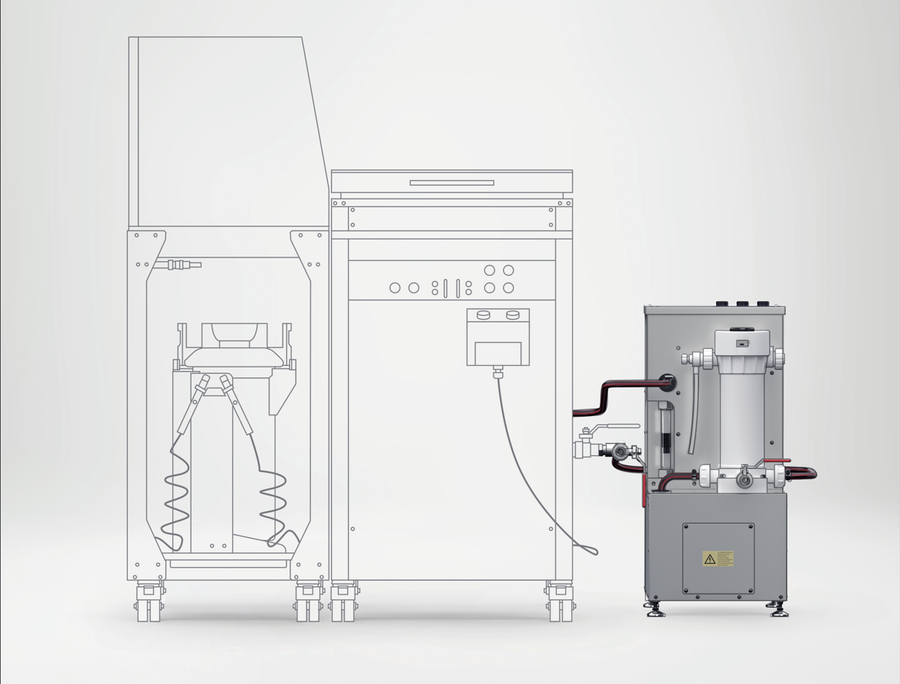

Elma Filter

Erhöhte Standzeit des Reinigungsbads und effizientere Reinigung durch Filterung von Schmutzpartikeln.

Die selbstansaugende Pumpe filtert während des Ultraschallbetriebs kontinuierlich das Reinigungsbad und überwacht dabei permanent den Durchfluss. Verschmutzungen und feine Partikel werden zuverlässig entfernt, wodurch die Standzeit des Reinigungsbades verlängert und der Bedarf an Wasser sowie Reinigungschemikalien deutlich reduziert wird. Gleichzeitig schützt die Filtration die Wanne vor Erosion, erhöht deren Lebensdauer und ermöglicht das gezielte Sammeln wertvoller Partikel für das Recycling.

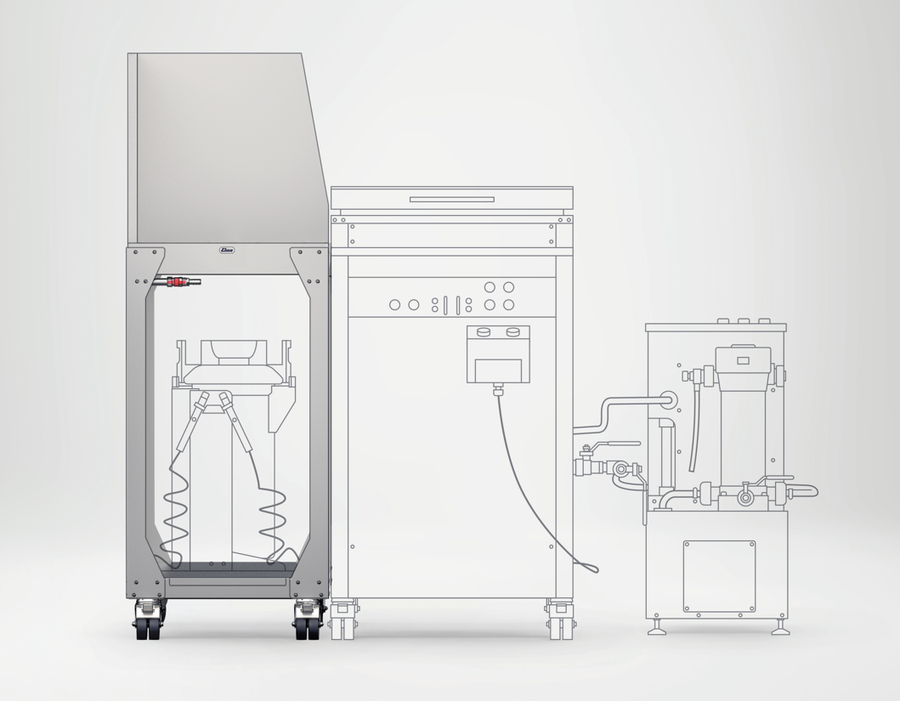

Elma Table

Ideal für Vorreinigen, Spülen, Abtropfen und Trocknen.

Mit dem Elma Table gehört das oftmals räumlich ent fernte Vorreinigen und Trocknen des Reinigungsguts endlich der Vergangenheit an. Nach der Vorreinigung kann das Reinigungsgut direkt vom Elma Table in der gleichen Arbeitshöhe in das Ultraschallbad gehoben werden. Direkt nach dem Reinigen im Elmasonic xtra ST wird das Reinigungsgut zum Abkühlen, Spülen oder Trocknen ergonomisch auf den Elma Table gehoben.

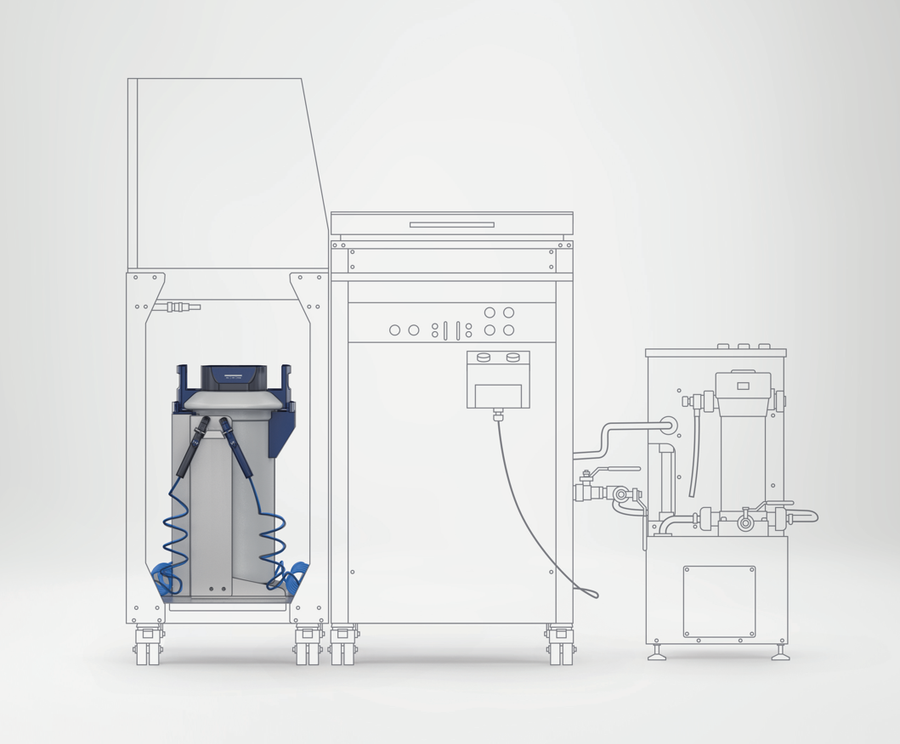

Elma Rinse

Ideal für Vorreinigen und Spülen.

Das Elma Rinse lässt sich einfach im Elma Table integ rieren. Alternativ kann dieser aber auch an der Wand oder auf dem Tisch befestigt werden. Die beiden Handbrausen werden jeweils mit Stadtwasser bzw. vollentsalztem Wasser (VE) betrieben. Die Handbrau sen verfügen über jeweils 2,3 Meter lange Schläuche, haben drehbare Kupplungen und bieten somit maxi male Flexibilität im Spülvorgang.

Elmasonic xtra ST Zubehör Mit dem Peripherie-Zubehör für das Elmasonic xtra ST wird der komplette Reinigungsprozess auf eine neue Stufe gehoben. Damit wird nicht nur die Produktivität im Reinigungsprozess verbessert – deren konsequenter Einsatz reduziert auch ganz deutlich die Betriebskosten, ist einfach in Betrieb zu nehmen und schont die Umwelt. Lassen Sie sich beraten.

Passendes Zubehör

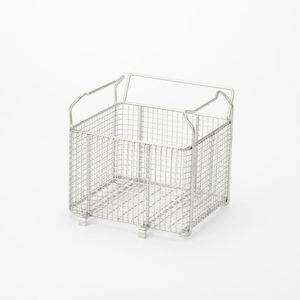

Reinigungskorb Elmasonic Xtra ST

245,00 €

Edelstahldeckel Elmasonic Xtra ST

87,00 €

Ablaufsieb

19,00 €

Individuelle Beratung

Unsere Experten unterstützen Sie bei der Auswahl und Kombination der richtigen Geräte, Zubehörteile und Chemikalien für Ihre Anforderungen.

Mietgerät anfordern

Mieten Sie ein Gerät als Ersatz, während Ihr Gerät sich bei Elma zur Reparatur befindet oder um es für Ihre Anwendung zu testen.

Reinigungstest starten

Wir testen Ihre Bauteile unter realen Bedingungen – damit Sie sicher entscheiden können.
